钢桶产品采用静电喷涂厂家技术？

1、粉末静电喷涂工艺

1.1粉末静电喷涂原理

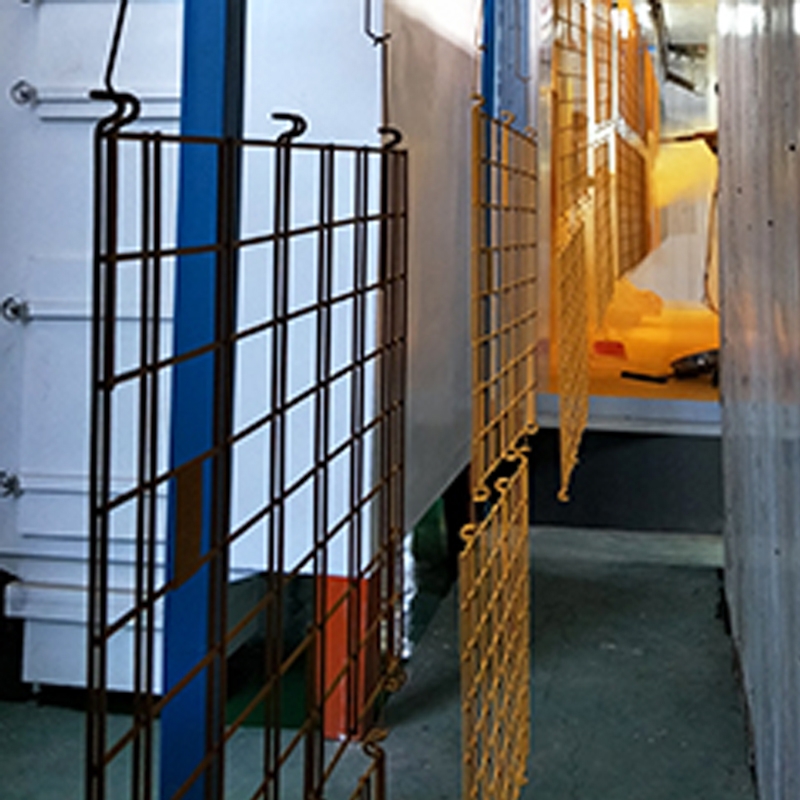

工件通过悬挂链输送到喷粉室的喷枪处进行喷涂。静电发生器依靠电极向工件方向释放高压静电，使静电喷枪喷出的粉末涂层具有负电，涂层接地为正极。

在电场力和压缩空气压力的驱动下，粉末颗粒到达工件表面。依靠静电场静电引力，涂抹在接地涂层表面，加热熔化后固化成膜。

1.2粉末静电喷涂的工艺特点

对比粉末静电喷涂的特点：

①涂层附着力高；

②涂层硬度高；

③涂层具有良好的耐腐蚀性和耐油性。

2、钢桶产品中粉末静电喷涂的应用

涂装前处理

为了确保粉末涂料的质量，工件必须做好喷涂前处理的准备。目前公司钢桶多为SPCC钢，采用磷化前处理工艺。

去除工件表面的油污、锈蚀、灰尘后，在工件表面形成致密均匀的磷化膜，增强喷粉后的附着力。

各工序溶液比例及相关注意事项：

PA30-IM2用于化学除油（A）PA30-IM2浓度为3%~5%（B）浓度为10%，混合时游离碱度(点)应为＞6。

除油除锈PA51-A含量为90g/L，硫酸是一种含量高的工业级硫酸100~150g/L。

活化硫酸为工业级硫酸，浓度为0.3%~0.5%。

PA66-SC浓度为1%，pH值控制在8~10之间。

PA177-RUT2含量为280g/2L，总酸度为≥游离酸度为4~7的pH值为60。

选用粉末静电喷涂涂料

虽然粉末涂料的种类没有溶剂型涂料多，但作为粉末涂料的聚合树脂很多，可以分为两类。

（1）热固体粉末涂料。热固体粉末涂料由环氧树脂、聚酯、聚丙烯酸等树脂制成，并添加颜料、填料和添加剂进行交联反应。加热后形成不溶性硬涂层。

由于树脂聚合度低，分子量小，粉末涂料流平性好，装饰性好。

固化后，低分子量预聚物可形成网状交联大分子，使涂层具有良好的防腐和机械性能。

（2）热塑性粉末涂料。热塑性粉末涂料由聚乙烯、聚丙烯、聚酯、聚氯乙烯等树脂制成。热塑性粉末涂料在喷涂温度下熔化，冷却时凝固成薄膜，无需复杂的固化装置。

热塑粉末涂料树脂聚合度高，分子量大，树脂韧性强，不能简单机械粉碎，涂料平整度差，对基材附着力差。
